В чем разница между шаровым и мотыльковым клапанами?
2024-08-25
Шаровые и дроссельные клапаны - это наиболее типичные клапаны, используемые в трубопроводах для управления потоком. В этой статье мы расскажем о различиях между шаровым и мотыльковым клапаном.
Основное различие заключается в сроках эксплуатации, когда вы обнаружите различия между поворотно-откидным и шаровым клапаном. Работа обоих клапанов отличается из-за их структурного состава. Шаровой клапан поднимает шток, когда открывается или закрывается. Это означает, что происходит вращение маховика, который поднимается вместе с отводом. Диск же дроссельного клапана вращается вокруг своей оси, перекрывая и дросселируя поток. Поворотный затвор отличается легкостью, небольшим объемом, простотой конструкции.
Поворотные затворы состоят из нескольких частей: корпуса, штока, диска и седла. Быстрое управление текучей средой быстрое открытие и закрытие поворотом всего на 90° в случае с поворотным клапаном. Потери давления в трубопроводе у дискового затвора несколько значительнее, чем у задвижки. Поэтому, выбирая поворотный затвор, необходимо тщательно проверить уровень потерь давления в трубопроводной системе. Кроме того, необходимо учитывать рабочую температуру при высоких температурах. Здесь мы рассмотрим разницу между ними. Итак, читайте дальше.
Что такое шаровой клапан?
Шаровой клапан - это клапан, который контролирует или регулирует поток в трубопроводе. Он удерживает и изменяет поток газа или жидкости. Форма шарового клапана - сферическая, с подвижным диском и невращающимся кольцевым седлом. Большинство клапанов имеют внутреннюю перегородку между ними, которая изолирует две половины. Чтобы открыть или закрыть клапан, диск в шаровом кране перемещается линейно относительно линии уплотнения. Одно из преимуществ шарового крана заключается в том, что длина штока при открытии и закрытии меньше.
Кроме того, в шаровом кране есть отверстие, которое смещается, чтобы помочь закрыть клапан. Шаровые краны - отличный выбор для регулирования, дросселирования или перекрытия потока среды, поскольку они имеют высокий перепад давления по сравнению с другими клапанами.
Поэтому шаровые краны с сильфонным уплотнением также полезны в некоторых областях применения, где не требуется постоянный поток среды. Примерами таких применений являются котлы, мазутные системы, системы турбинного масла и системы водяного охлаждения. Шаровые краны используются в тех случаях, когда перепад давления не контролируется, поскольку они создают пузырьки высокого давления по сравнению с другими клапанами.

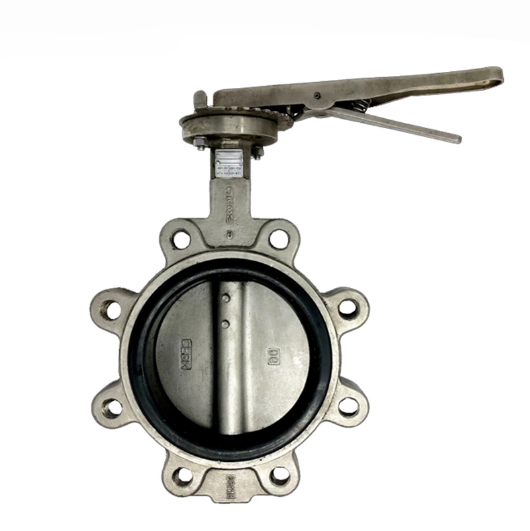

Что такое поворотный клапан?
Поворотный затвор - это клапан, который контролирует или регулирует поток рабочей среды. Он обеспечивает быстрое перекрытие, а принцип работы клапана-бабочки аналогичен шаровому крану. Клапаны-бабочки также называют заслонками.
Конструкция клапана-бабочки легкая, простая и аккуратная. При быстром открытии и закрытии поворотные клапаны могут поворачиваться только на 90 градусов. Таким образом, этот клапан обеспечивает жесткий контроль над протекающей средой. Преимущество клапана-бабочки в том, что он может использоваться для жидкостей, порошков и твердых веществ.
Клапан-бабочка относится к семейству четвертьоборотных клапанов, в которых вращающийся диск совершает четверть оборота. Когда клапан закрыт, диск находится на штоке. Таким образом, металлический диск, используемый в клапане, вращает бабочку, которая является центральной частью клапана.
Привод клапана-бабочки имеет круглый диск со штоком, смещенным к середине. При вращении привода диск поворачивается перпендикулярно, и перепад давления передается на диск, даже если он открыт.
Разница в принципах работы шарового и мотылькового клапанов?
● Сравнение принципов работы
● В состав шарового клапана входят шток, колпак и седло, в случае шарового клапана диск перемещается по линейной линии вдоль центральной линии для открытия и закрытия. Ветвь шарового клапана расположена перпендикулярно поверхности седла клапана. Открытие или закрытие штока происходит быстро, что помогает клапану в регулировке и дросселировании.
● Диск в форме дроссельной заслонки вращается вокруг своей оси. Шток клапана приводит в движение диск бабочки. Ее можно открыть и закрыть один раз, если она поворачивается более чем на 90°. Вы можете управлять потоком среды, регулируя угол поворота пластины-бабочки. При открытии в диапазоне от 15° до 70° и чувствительном управлении потоком клапан-бабочка широко применяется в регулировании больших диаметров.
Преимущества шарового клапана:
● Существует несколько преимуществ, но здесь мы рассмотрели преимущества, которые зависят от превосходного механизма. Процесс регулирования потока через шаровой клапан является основополагающим. Здесь мы расскажем о некоторых преимуществах эксплуатации шаровых клапанов:
● Глобусные клапаны ценны для мест с быстрой работой.
● Используются для дросселирования потока жидкости также во многих условиях.
● Они могут долгое время противостоять разрыву и износу.
● Большая запорная способность по сравнению с поворотным затвором.
● Автоматический привод делает его довольно простым и эффективным.
● Вы легко устанавливаетесь при различных ограничениях по расположению.
● Шаровые клапаны могут использоваться в качестве запорно-регулирующей арматуры и т. д.
● Шаровые клапаны легко ремонтировать, так как сложные детали, такие как седло и диск, могут быть обработаны с верхней части клапана.
● Благодаря короткой длине хода шаровые клапаны обеспечивают более быструю работу, чем другие клапаны.
Преимущества поворотных затворов:
Они легкие и небольшие, поэтому их легко обслуживать.
Установка удобна по сравнению с дополнительными клапанами.
Они хорошо обоснованы и требуют меньшего обслуживания.
Поворотные затворы очень точны, поэтому их выбирают в промышленности.
Легкий корпус в форме пластины делает их бюджетными при необходимости прокладки трубопроводов.
Они могут перекачивать грязь с небольшим отложением жидкости на выходе трубопровода.
Они обеспечивают хорошую герметичность при низком давлении.
Быстро открываются и закрываются.
Диск имеет малый вес по сравнению с шаром.
Давайте подробно обсудим преимущества в различных областях.
Легкие и компактные
Поворотные затворы полезны для многочисленных применений, поскольку они легкие и обеспечивают надлежащий поток. Для более интенсивной обработки жидкости лучше использовать клапан с металлическим седлом. В отличие от них, поворотные затворы с мягким седлом лучше всего подходят для систем с низкими температурами и давлением. Диск дроссельной заслонки занимает мало места, но обеспечивает достаточную прочность для большинства насосных систем.
Простота и экономичность
Поворотные затворы требуют минимального обслуживания и имеют простую конструкцию. Они, как правило, дешевле шаровых кранов того же размера. Для эффективной работы им не требуется больший крутящий момент, и их можно автоматизировать для энергоэффективной работы.
Быстро и эффективно
Радиус поворота в 90 градусов обеспечивает быстрое уплотнение и более точное управление потоком. Также используются различные поворотные затворы, в том числе с нулевым смещением, двойным и тройным смещением. Благодаря номинальному давлению вы можете легко выбрать их. Чем большее давление может выдержать клапан, тем выше смещение.
Контроль давления
Помимо точного контроля расхода, поворотные затворы лучше всего подходят для контроля давления. Во время работы они испытывают незначительное падение давления, после чего жидкость быстро восстанавливает энергию после выхода из клапана.
Герметичность дроссельного клапана хуже, чем у шарового?
Поворотные затворы с металлическими седлами не обладают жесткими запорными коэффициентами и предназначены в основном для управления потоком. Поворотные затворы используются там, где их необходимо удерживать в частично открытом положении.
Поворотные затворы имеют минимальный перепад давления. Они хорошо подходят для работы в режиме включения-выключения и дросселирования при регулировании больших потоков жидкостей и газов. Однако эти клапаны обычно не создают герметичного уплотнения и должны использоваться в условиях низкого давления.
Поворотные затворы часто используются в качестве запорных или регулирующих клапанов. В герметичном состоянии он действует как запорный клапан и предотвращает утечки. В такой ситуации необходимо не только плотно закрыть трубу, но и остановить внутренние утечки внутри трубопроводной сети.
Если есть утечка между приводом и поворотным затвором, замените сальник и, при необходимости, прочистите отверстие в сальнике. Если клапан работает с трудом, нанесите смазку и верните на место седло и шток. Если поворотный клапан не может правильно открыться или закрыться и происходит утечка, используйте воздушный шланг для подачи воздуха непосредственно в пневматическую систему.
Резюме
Выше мы рассмотрели основные различия между клапанами типа «бабочка» и «глобус», представленными на рынке. Основное различие между шаровыми и поворотными клапанами заключается в регулировании потока, открытии и закрытии концов труб, или в принципе работы. В отличие от них, поворотные затворы используются для открытия и закрытия, а также для регулирования потока на ответвлениях труб.
Шаровые клапаны популярны для управления сопротивлением поворотных затворов. Кроме того, герметичность шаровых клапанов лучше, чем у поворотных. Несмотря на некоторые недостатки, заслонки-бабочки доступны по меньшей цене, чем заслонки-шары. Выбор клапана зависит от того, какой клапан вам нужен для управления потоком в системе.
