Какие неисправности и проблемы часто встречаются при использовании задвижек?
2024-09-13
Задвижки часто используются в различных отраслях промышленности и сферах применения. Они контролируют поток жидкостей или газов. Они являются жизненно важными компонентами водопроводных систем, нефте- и газопроводов, электростанций. Они должны обеспечивать надежное управление потоком жидкости. Как и у любого механического устройства, у задвижек со временем могут возникать неисправности и проблемы. Я расскажу о распространенных дефектах и проблемах, которые могут возникнуть при использовании задвижек. В ней вы узнаете, как правильно их устранять.
Неисправности, возникающие во время работы задвижки
Задвижки соприкасаются с различными условиями эксплуатации. Это может привести к определенным неисправностям. Рассмотрим некоторые из наиболее распространенных неисправностей задвижек:
Неисправность 1: утечка в уплотнении штока
Утечки вокруг штока задвижки во время работы указывают на неисправность сальника штока. Набивка штока обеспечивает уплотнение между штоком и верхней частью затвора. Со временем материал сальника может испортиться или повредиться, что приведет к утечке.
Неисправность 2: Застрявший или заклинивший затвор
В задвижках может возникнуть неисправность, при которой затвор заклинивает или заедает во время работы. Это может произойти из-за мусора, коррозии или неправильного выравнивания затвора и седла.
Неисправность 3: чрезмерный рабочий момент
Чрезмерный рабочий момент - еще одна неисправность. Он может возникать во время работы задвижек. Он может затруднить открытие или закрытие клапана. Эта неисправность может быть вызвана различными факторами, такими как:
>Недостаток смазки
>скопление мусора или отложений
>несоосность штока и затвора.
Неисправность 4: Повреждение седла клапана
Повреждение седла клапана может произойти из-за длительного использования или попадания инородных частиц в поток жидкости. Поврежденные седла клапана могут привести к утечкам и повлиять на работу задвижки.
Неисправность 5: чрезмерный износ клапана
Задвижки могут со временем изнашиваться из-за частого использования или наличия острых частиц в жидкости. Чрезмерный износ может привести к утечкам, снижению производительности и увеличению рабочего момента.

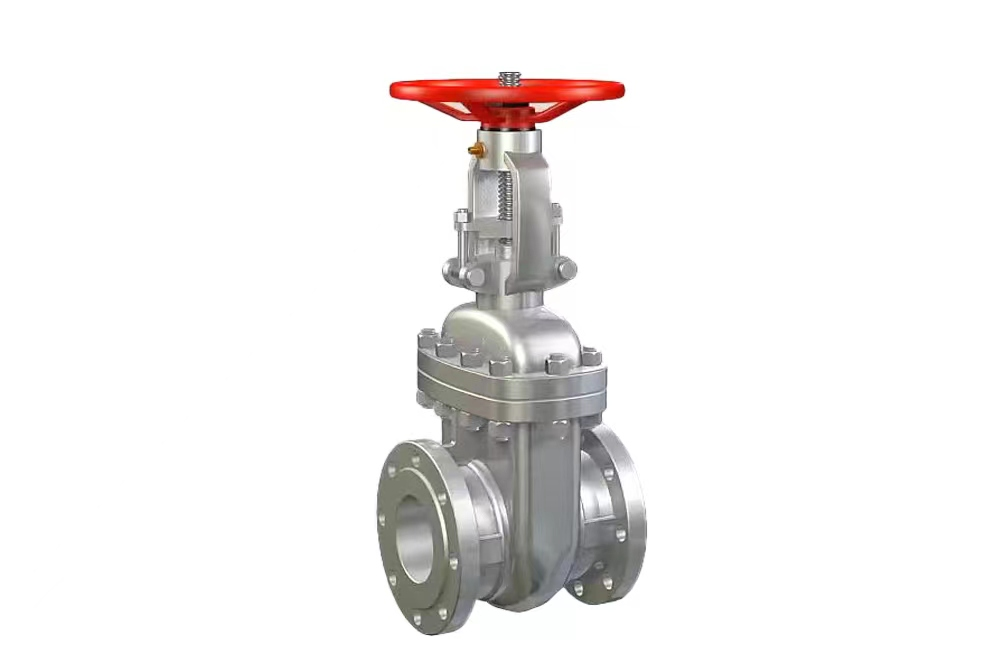

Что такое задвижка?
Этот клапан управляет потоком жидкостей (жидкостей или газов) в водопроводной или промышленной системе. Ее также называют «задвижкой», поскольку она включает в себя подвижный механизм, похожий на затвор. Он перемещается параллельно направлению потока жидкости, чтобы открыть или закрыть клапан. Задвижка состоит из корпуса, колпака и затвора.
Корпус - это центральная часть клапана, в которой находится проход для жидкости. Колпак - это крышка, которая крепится или привинчивается к корпусу. Она обеспечивает герметичность и защищает внутренние компоненты. Затвор представляет собой прямоугольную или клиновидную пластину, которая скользит вверх и вниз внутри корпуса клапана.
Верхняя уплотнительная структура задвижек:
Задвижки имеют особую структуру уплотнения. Она обеспечивает плотное закрытие и предотвращает утечку. Верхняя уплотнительная конструкция задвижек состоит из следующих компонентов:
Кожух
Кожух - это верхняя часть задвижки, которая закрывает шток и уплотнительные элементы. Она закрывает корпус задвижки и обеспечивает надлежащее уплотнение. Часто колпак крепится к корпусу задвижки болтами или резьбой.
Упаковка
Уплотнение создается вокруг штока клапана. Она предотвращает утечку жидкости через крышку. Она состоит из колец, изготовленных из таких материалов, как графит или тефлон. Набивка устанавливается с помощью сальникового узла. Он оказывает давление на витки, создавая эффективное уплотнение.
Последователь сальника
Сальниковое устройство - это компонент, который оказывает давление на набивку. Он поддерживает ее целостность и предотвращает утечку. Его часто затягивают с помощью болтов или сальниковой гайки.
Шток
Шток - это важная часть задвижки, которая соединяет маховик или привод с затвором. Он передает вращательное движение от оператора к затвору.
Затвор
Затвор - это деталь, которая контролирует поток жидкости через клапан. Он движется перпендикулярно направлению потока и следует за штоком.
Верхняя уплотнительная структура шаровых клапанов:
Шаровые клапаны также имеют верхнюю уплотнительную конструкцию, которая обеспечивает эффективное уплотнение. Давайте подробнее рассмотрим ее компоненты:
Колпак
Колпак шарового клапана закрывает шток и уплотнительный материал. Она закрывает корпус клапана и обеспечивает надежное уплотнение. Колпак часто крепится к корпусу клапана с помощью болтов или резьбы.
Упаковка
Набивка в шаровых клапанах служит той же цели, что и в задвижках. Она создает уплотнение вокруг штока клапана, предотвращая утечку жидкости через колпак. Кольца набивки устанавливаются с помощью сальникового узла, обеспечивая герметичность.
Сальниковый фиксатор
Сальниковое устройство в шаровых клапанах оказывает давление на набивку. Он поддерживает ее целостность и предотвращает утечку. Часто для этого используются болты или сальниковая гайка. Сальниковый фиксатор удерживает набивку в контакте со штоком, обеспечивая надежное уплотнение.
Шток
Шток в шаровом клапане управляет движением диска или плунжера клапана. Он передает вращательное движение от маховика или активатора к диску. Шток проходит через крышку и уплотняется с помощью сальника.
Диск или плунжер
В шаровом клапане диск или плунжер - это компонент, регулирующий поток жидкости. Он перемещается перпендикулярно направлению потока. Взаимодействуя с седлом клапана, он регулирует скорость потока.
Требования для оптимальной работы
Чтобы задвижки и шаровые краны работали хорошо, должны быть заданы определенные параметры. К этим требованиям относятся:
Правильная установка
Задвижки и шаровые краны должны быть установлены в соответствии с правилами производителя. Это включает в себя выравнивание арматуры относительно трубопровода. Обеспечивается правильная установка прокладок и крепление всех соединений.
Надлежащие условия эксплуатации
Задвижки и шаровые краны следует настраивать в пределах их температур и давления. Чрезмерное использование может повредить уплотнительные компоненты и нарушить работу клапана.
Регулярное техническое обслуживание
Для поддержания оптимального состояния задвижек и шаровых кранов необходимо регулярное техническое обслуживание. Оно включает в себя осмотр уплотнительных компонентов и замену изношенных сальников и прокладок.
Высококачественные уплотнительные материалы
Используйте высококачественные уплотнительные материалы. Это обеспечит надежные и долговечные уплотнения. Эти материалы устойчивы к коррозии, высоким температурам и различным типам жидкостей.
Правильная замена сальника
Сальниковый регулятор должен быть хорошо отрегулирован. Он поддерживает нужное давление на набивку. Чрезмерная или недостаточная затяжка может привести к утечке или повреждению набивки.
Регулярные испытания
Периодические испытания задвижек и шаровых кранов необходимы. Оно позволяет выявить любые потенциальные проблемы с верхней уплотнительной конструкцией. Испытания под давлением и обнаружение утечек могут помочь в их выявлении. Кроме того, они позволяют устранить проблемы до их обострения.
Что вызывает внутреннюю утечку в задвижке во время работы?
Распространенными причинами внутренней утечки являются:
Недостаточное закрытие затвора
Плохое закрытие затвора - одна из основных причин внутренней утечки задвижек. Когда затвор закрывается, между ним и седлом клапана остается небольшое пространство. Оно позволяет жидкости обходить закрытое состояние. Такое неполное закрытие может происходить из-за таких факторов, как:
Изношенный или поврежденный затвор
Со временем затвор задвижки может износиться или повредиться, что приводит к некачественному уплотнению. Этот износ может быть следствием эрозии, коррозии или механического напряжения.
Инородные частицы
Наличие инородных частиц может препятствовать плотному уплотнению, что приводит к внутренней утечке.
Повреждение уплотнительной поверхности
Уплотнительная поверхность задвижек играет важнейшую роль в предотвращении внутренних утечек. Повреждение этой поверхности может нарушить целостность уплотнения и привести к утечке. Повреждение уплотнительной поверхности может быть вызвано несколькими факторами:
Коррозия:
Воздействие агрессивных жидкостей может привести к коррозии затвора и седла клапана. В результате образуются неровности, которые нарушают герметичность.
Эрозия:
Высокоскоростной поток жидкости может вызвать эрозию на поверхности затвора и седла клапана. Она изнашивает их и снижает способность к уплотнению.
Механическое напряжение:
Чрезмерное механическое напряжение может повредить уплотнительные поверхности и способствовать утечке.
Нарушение уплотнения штока
Шток задвижки соединяет маховик или привод с затвором. Он позволяет оператору управлять положением клапана. Нарушение уплотнения штока может привести к внутренней утечке по следующим причинам:
Изношенное или поврежденное уплотнение штока:
Уплотнение штока изготовлено из набивочного материала. Со временем он может износиться или повредиться. Это может привести к утечке жидкости через шток в корпус клапана.
Неправильная установка:
Неправильная установка или недостаточное сжатие уплотнения штока может снизить его эффективность. Это приводит к внутренней утечке.
Каковы методы обслуживания распространенных неисправностей задвижек?
Неисправность 1: утечка через уплотнение штока
Одной из распространенных неисправностей задвижек является утечка через сальник штока. Это происходит из-за износа или неправильной установки сальника. Чтобы устранить эту проблему, следуйте следующим методам обслуживания:
Осмотрите сальник:
Проверьте состояние сальника штока, чтобы выявить признаки износа или повреждения. Если вы заметили утечку, необходимо заменить сальник.
Отрегулируйте сжатие сальника:
Отрегулируйте степень сжатия сальника для достижения оптимального уплотнения. Сильное натяжение может привести к заклиниванию штока, если сжатие слишком слабое.
Используйте высококачественный упаковочный материал:
Используйте прочные набивочные материалы, способные выдержать настройку жидкости. Для различных областей применения могут потребоваться особые типы набивочных материалов. К таким материалам относятся тефлон или графит.
Неисправность 2: внутренняя коррозия
Внутренняя коррозия представляет собой серьезную проблему для задвижек. Особенно это касается тех случаев, когда транспортируются агрессивные жидкости. Вот некоторые методы обслуживания для борьбы с внутренней коррозией:
Регулярная промывка:
Разработайте план промывки, чтобы избавиться от коррозионного налета или отложений внутри клапана. Промывка помогает поддерживать чистоту и плавность потока, снижая риск коррозии.
Нанесите защитные покрытия:
Внутренние поверхности задвижки могут иметь защитные покрытия или футеровку. Эти покрытия являются барьером между водой и корпусом задвижки. Это снижает опасность коррозии.
Выбор материала:
При выборе задвижек выбирайте коррозионностойкие материалы для агрессивных сред, например, нержавеющую сталь или специализированные сплавы.
Неисправность 3: Застрявший диск клапана
Застрявший диск клапана может препятствовать открытию или закрытию задвижки. Эта неисправность может возникнуть из-за скопления пыли, неправильной смазки или износа диска и седла клапана. Чтобы решить эту проблему, попробуйте применить следующие методы обслуживания:
Очистите диск и седло клапана:
Очистите диск и седло клапана, чтобы удалить накопившийся мусор или инородные частицы. Это часто помогает освободить застрявший клапан и восстановить его нормальную работу.
Смажьте движущиеся части:
Нанесите подходящую смазку на диск и шток клапана. Это обеспечит плавное движение и снизит вероятность заедания. Для достижения оптимальных результатов используйте масла, рекомендованные производителем клапана.
Осмотрите и замените изношенные детали:
Осмотрите тарелку и седло клапана на предмет признаков износа или повреждения. Заменяйте эти детали по мере необходимости, чтобы сохранить качество уплотнительной поверхности клапана.
Неисправность 4: Недостаточное закрытие клапана
Недостаточное закрытие клапана - распространенная неисправность. Она может привести к утечкам и нарушению управления процессом. Эта проблема может возникнуть из-за несоосности, неправильной посадки или изношенности уплотнительных поверхностей. Для устранения этой неисправности используйте следующие методы обслуживания:
Проверьте выравнивание клапана:
Проверьте выравнивание корпуса клапана, диска и седла, чтобы обеспечить правильное закрытие. Несоответствие может препятствовать хорошей герметизации клапана. Выполните необходимые регулировки для достижения надлежащего выравнивания.
Установите клапан на место:
Если клапан плохо сидит, установите его на место в соответствии с рекомендациями производителя. Этот процесс включает в себя регулировку тарелки и седла клапана для обеспечения плотного уплотнения.
Замените уплотнительные компоненты:
Если уплотнительные поверхности служат или повреждены, замените уплотнительные компоненты. Эти компоненты, такие как диск, седло или прокладка, соответствуют требованиям производителя.
Заключение
Задвижки играют важную роль в управлении потоком жидкости в различных промышленных областях. Они могут столкнуться с распространенными неисправностями и проблемами, которые влияют на их производительность и надежность, если разобраться в этих вопросах и внедрить соответствующие профилактические меры и методы обслуживания. Пользователи могут снизить риски, связанные с эксплуатацией задвижек. Регулярный осмотр, правильная установка и соблюдение рекомендаций производителя имеют решающее значение. Это обеспечивает бесперебойную и эффективную работу задвижек.
