Как правильно выбрать обратный клапан с пластинами?
2024-09-26
Выбор подходящего клапана для управления жидкостями имеет решающее значение для оптимальной производительности и безопасности. Вафельные обратные клапаны очень важны. Они предназначены для регулирования потока жидкостей или газов в трубопроводе. Эта статья даст вам полное представление о выборе правильного клапана. А также принцип работы, процесс установки и области применения.
Понимание обратных клапанов с пластинами
Давайте вкратце рассмотрим, что такое вафельные обратные клапаны и как они работают. Вафельные обратные клапаны - это легкие и компактные устройства. Они предотвращают обратный поток в трубопроводных системах. Они обеспечивают протекание жидкостей в одном направлении, предотвращая обратный поток. Они защищают чувствительное оборудование и поддерживают эффективность системы.
》Оценка требований к системе
Первый шаг - выбор подходящего обратного клапана с пластинами. Для этого необходимо оценить специфические требования вашей системы. Учитывайте тип жидкости, расход, давление, температуру и размер трубы. Учет этих факторов поможет вам выбрать правильный материал, размер и давление для вашего клапана.
》Оценка материала клапана
Обратные клапаны Wafer изготавливаются из различных материалов. К таким материалам относятся нержавеющая сталь, латунь, ПВХ и чугун. Каждый материал обладает определенными преимуществами и подходит для различных областей применения. Нержавеющая сталь обеспечивает отличную коррозионную стойкость. Латунь экономична и проста в установке. ПВХ идеально подходит для работы с агрессивными жидкостями. Чугун подходит для работы с высокотемпературными жидкостями. Выберите материал, который соответствует требованиям вашей системы и условиям окружающей среды.
》 Совместимость обратных клапанов
Убедитесь, что выбранный вами пластинчатый обратный клапан совместим с существующей системой. Проверьте размер и тип фланца клапана, чтобы согласовать его с ответными фланцами в трубопроводе. Учитывайте ориентацию установки и направление потока жидкости. Это позволит избежать перекосов и неэффективности.
》 Понимание давления растрескивания клапана
Давление растрескивания пластинчатого обратного клапана относится к наименьшему давлению выше по потоку. Оно часто требуется для открытия клапана и пропускания потока жидкости. Это критический фактор, определяющий, когда клапан начнет работать. Для разных областей применения могут потребоваться другие давления срабатывания. Необходимо выбрать клапан, который соответствует вашим конкретным потребностям.
》 Проверка наличия сертификатов
Проверьте обратный клапан на наличие отраслевых сертификатов и разрешений. Это позволит убедиться в его высоком качестве и долговечности. Сертификаты таких организаций, как ANSI, API и ISO. Клапан соответствует строгим промышленным стандартам и прошел тщательные испытания.
》 Анализ требований к техническому обслуживанию
Прежде чем принять решение, рассмотрите требования к обслуживанию обратного клапана с пластинами. Клапаны с простой конструкцией и легкодоступными компонентами удобнее в обслуживании. Проверьте наличие специальных процедур или рекомендаций по техническому обслуживанию. Такие интервалы обслуживания позволяют поддерживать клапан в оптимальном состоянии.
》 Бюджетные варианты
Инвестиции в высококачественный клапан могут сэкономить ваши деньги в долгосрочной перспективе. Он будет обладать лучшими эксплуатационными характеристиками и долговечностью.
》 Обращение за советом к эксперту
Не бойтесь обращаться к инженерам или профессионалам отрасли, если у вас возникают сомнения. Их ценные знания и опыт помогут вам принять взвешенное решение. Это поможет, особенно если вы столкнулись с уникальными или сложными требованиями.
》 Установка и тестирование
Выбрав подходящую пластину, проверьте клапан. Следуйте указаниям производителя и рекомендованным процедурам установки. После установки проведите тщательные испытания, чтобы убедиться, что клапан работает так, как нужно. А также в том, что он подходит для вашей системы.
Каков принцип работы обратного клапана с пластинами?
Чтобы понять принцип работы пластинчатых обратных клапанов, необходимо изучить их внутренние компоненты и функциональность.

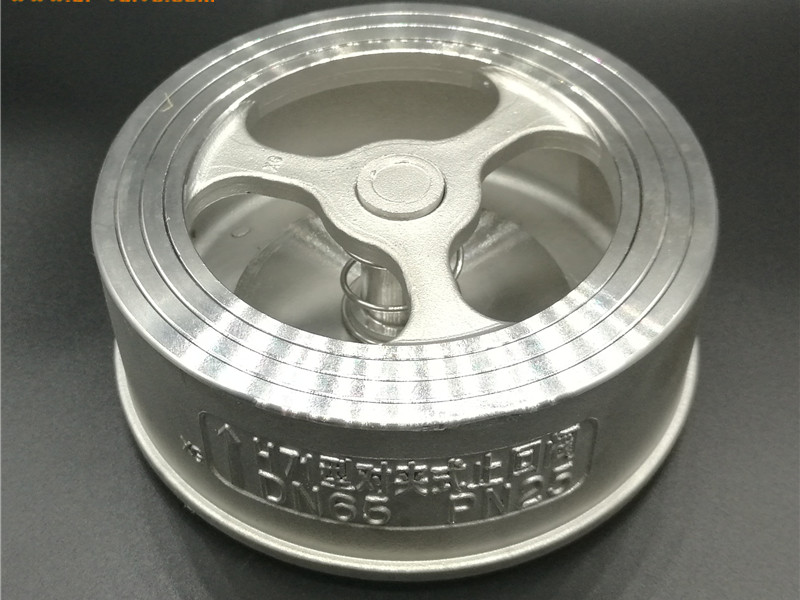

》 Внутренние компоненты вафельных обратных клапанов
Вафельные обратные клапаны часто состоят из диска, пружины и корпуса. Диск выступает в качестве основного компонента, отвечающего за управление направлением потока. В то же время пружина обеспечивает возврат диска в закрытое положение после прекращения потока жидкости.
》 Механизм управления потоком
Механизм управления потоком в пластинчатом обратном клапане устроен так. Он пропускает поток среды в одном направлении, блокируя при этом обратный поток. Давление поднимает диск, когда жидкость движется в нужном направлении. Это позволяет потоку проходить через клапан.
》 Предотвращение обратного потока
Когда поток прекращается, пружина возвращает диск в закрытое положение. Это предотвращает
Как установить пластинчатый обратный клапан
Установка вафельного обратного клапана - очень важный шаг. Он обеспечивает бесперебойную работу вашей водопроводной системы. Следуйте этим шагам, чтобы сделать все правильно:
1.Соберите необходимые инструменты и материалы
Перед началом процесса установки убедитесь, что у вас под рукой есть все необходимые инструменты и материалы. Среди необходимых предметов - обратный клапан, болты, гайки, прокладки, гаечный ключ и отвертка. Наличие всего необходимого позволит вам сэкономить время и силы во время установки.
2.Отключите подачу воды
Прежде чем приступать к монтажу сантехники, необходимо отключить водоснабжение. Проверьте главный водопроводный вентиль и перекройте его. Вентиль предотвратит любые нежелательные аварии или утечку воды во время процесса.
3.Подготовьте трубы
Очистите концы труб, на которых будет установлен обратный клапан. Убедитесь, что на поверхности нет грязи, мусора и старых прокладок или уплотнений. Чистая поверхность поможет создать плотную и надежную посадку клапана
4.Размещение пластины и обратного клапана
Поместите обратный клапан с пластинами между фланцами труб. Убедитесь, что он хорошо установлен и удобно сидит. Клапан должен быть установлен так, чтобы стрелка указывала направление потока.
5.Закрепите клапан
Установив клапан на место, вставьте болты через отверстия во фланцах и клапане. Установите гайки на болты и затяните их вручную. Когда все гайки будут установлены на место, используйте гаечный ключ, чтобы затянуть их еще сильнее. Будьте осторожны, не перетягивайте, это может повредить клапан или вызвать утечку.
6.Проверка установки
После закрепления пластинчатого обратного клапана пришло время проверить установку. Включите подачу воды и проверьте, нет ли утечек вокруг клапана и фланцев.
7.Повторная проверка и осмотр
После завершения установки перепроверьте все соединения и фитинги. Осмотрите клапан на предмет неровностей или утечек. Если все выглядит хорошо, поздравляем! Вы хорошо установили обратный клапан с пластинами в свою водопроводную систему.
В каких областях используются обратные клапаны Wafer?
Обратные клапаны Wafer находят широкое применение в различных отраслях промышленности благодаря своей эффективности, надежности и экономичности. Ниже мы рассмотрим некоторые из основных областей применения этих клапанов:
》 Системы отопления, вентиляции и кондиционирования воздуха
В системах отопления, вентиляции и кондиционирования воздуха (HVAC) пластинчатые обратные клапаны играют важнейшую роль. Они помогают поддерживать необходимое направление потока. Они устанавливаются в водо- и воздухопроводах для предотвращения обратного потока. Это обеспечивает нормальную работу системы без каких-либо повреждений или порчи оборудования.
》 Водоочистные сооружения
На водоочистных станциях в трубопроводных системах используются обратные клапаны с пластинами. Они помогают контролировать поток воды и химикатов. Эти клапаны предотвращают обратный поток очищенной воды. Это обеспечивает качество и безопасность водоснабжения.

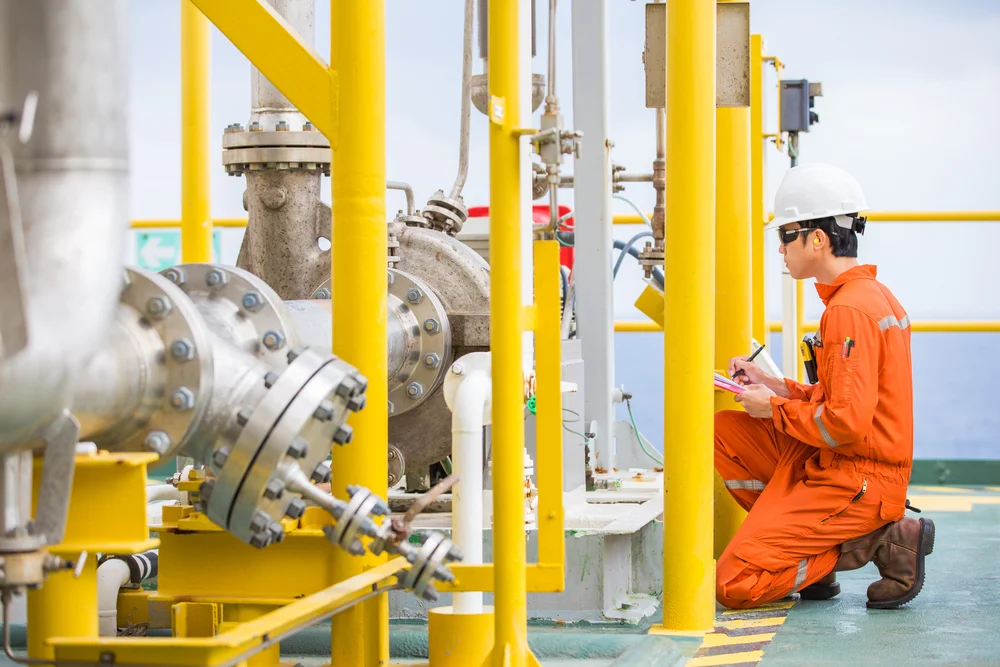

》Нефтегазовая промышленность
Обратные клапаны Wafer устанавливаются в трубопроводах, на нефтеперерабатывающих заводах и морских платформах. Они помогают регулировать потоки сырой нефти, природного газа и нефтепродуктов. Они обеспечивают целостность оборудования и предотвращают дорогостоящие аварии.
》Фармацевтическое производство
Производители фармацевтической продукции используют вафельные обратные клапаны в своих производственных процессах. Эти клапаны необходимы для контроля потока жидкостей, газов и растворителей. Они поддерживают стерильность среды и предотвращают загрязнение.
》 Заводы по переработке химикатов
Правильное функционирование жидкостных систем имеет решающее значение для обеспечения качества и безопасности продукции. Обратные клапаны Wafer помогают контролировать поток различных химических веществ. Они предотвращают попадание опасных веществ обратно в производственную линию.
》Пищевая промышленность и производство напитков
При производстве напитков гигиена и безопасность имеют первостепенное значение. Обратные клапаны Wafer устанавливаются для регулирования потока жидкостей. Они предотвращают возможное загрязнение.
》Электроэнергетика
Электростанции полагаются на обратные клапаны для поддержания направленного потока пара, воды или жидкостей. Они устанавливаются при производстве электроэнергии. Они помогают предотвратить повреждение турбин и других важных компонентов, вызванное обратным потоком.
》Целлюлозно-бумажная промышленность
Обратные клапаны Wafer устанавливаются для контроля потока жидкостей и предотвращения обратного потока. Они способствуют бесперебойной работе оборудования.
》Водопроводные сети
Обратные клапаны Wafer устанавливаются в муниципальных водопроводных сетях для сохранения одностороннего потока воды. Они обеспечивают эффективное распределение воды.
》Аэрокосмическая и оборонная промышленность
Обратные клапаны Wafer являются жизненно важными компонентами в гидравлических системах и топливных линиях. Они помогают поддерживать безопасность и надежность самолетов и военной техники.
》Управление сточными водами
Очистные сооружения полагаются на вафельные обратные клапаны для предотвращения обратного потока сточных вод. Это позволяет гарантировать, что процедура очистки будет безопасной и эффективной.
》Системы впрыска химических веществ
В водоподготовке, нефтегазовой промышленности и других областях используются системы впрыска химических веществ. Эти обратные клапаны обеспечивают точную дозировку химических веществ и предотвращают нежелательный обратный поток.
Заключение
Выбор подходящего пластинчатого обратного клапана имеет решающее значение для достижения оптимального контроля жидкости на месторождениях. Учитывайте такие факторы, как расход, необходимое давление, материал клапана и ориентация установки. Вы сможете обеспечить эффективность и долговечность клапана. Принцип работы и правильный процесс установки часто имеют жизненно важное значение. Это способствует правильному функционированию клапана. Изучение отраслей, где обычно устанавливаются обратные клапаны, показывает их важность. Чтобы увеличить срок службы клапана и поддерживать его работоспособность. И не забывайте проводить плановое техническое обслуживание.
